止回阀系列
止回阀
日期：2016/6/21 9:46:29　人气：122
产品简介
产品介绍

详细参数

品牌上海贵龙阀门有限公司 规格型号15-500 编号齐全 计量单位个 付款方式面议 参考价格154 价格单位人民币 供货量不限说明书，报价手册及驱动暂无相关下载 其他资料下载暂无相关下载

商品详情

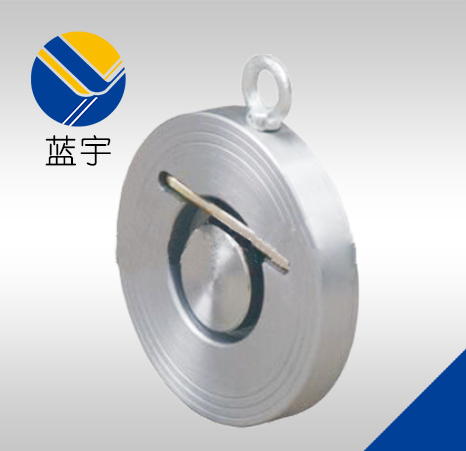

该阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

主要技术参数

型号   公称通径 试验压力 适用温度 适用介质
壳体 密封 硬密封 软密封
H74H（X）-10 1.0 1.5 1.1 ≤400℃   ≤120℃最高 ≤250℃ 油、水、酸碘等液体
H74H（X）-16 1.6 2.4 1.76
H74H（X）-25 2.5 3.75 2.75
H74H（X）-40 4.0 6.0 4.4


主要零件材料

零件名称 阀体、阀瓣 密封圈
材料 碳钢、不锈钢、铜 丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢


主要外形尺寸

公称通径 D L D
I型 II型 PN1.0 PN1.6 PN2.5 PN4.0
50 25 15 22 109 109 109 109
65 38 15 22 129 129 129 129
80 46 15 22 144 144 144 144
100 72 15 24 164 164 170 170
125 95 16 26 194 194 186 186
150 114 19 29 221 221 226 226
200 140 29 43 275 275 283 293
250 188 29 43 330 331 343 355
300 216 38 50 380 386 403 420
350 263 41 52 440 446 460 477
400 305 51 62 491 498 517 549
450 356 51 62 541 558 567 574
500 406 65 80 596 620 627 613
600 482 70 90 698 737 734 750
