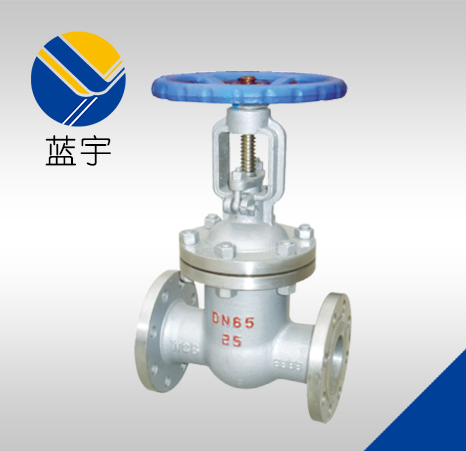

铸钢楔式闸阀适用介质和适用温度
壳体材料 | 适用介质 | 适用温度(℃) |
碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
铬镍钛钢(P型) | 硝酸类 | ≤200 |
铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
铸钢楔式闸阀性能规范
公称压力PN(MPa) | 试验压力(MPa) | |||
壳体 | 密封(液) | 密封(气) | 上密封 | |
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
铸钢楔式闸阀主要零件材料
阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
碳素钢 | 优质碳钢＋硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
铬镍钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬镍钼钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 |
铬钼钢 | 合金钢＋硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石棉＋33.4 | 可锻铸 |
