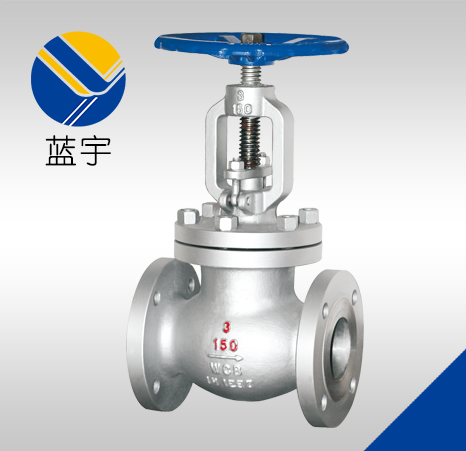

Z41W-150Lb美标闸阀结构紧凑、体积小、刚性好、密封安全可靠。关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
美标闸阀Z40W-150LB,Z41W-300LB
Z41W-150Lb美标闸阀结构紧凑、体积小、刚性好、密封安全可靠。关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。通径大于等于NPS10'，压力级150磅级和通径大于等于NPS6'、压力级600～2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。NPS≤10'的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等
Z41W-150Lb美标闸阀连接尺寸：
型号 | 规格 | 尺寸（mm） | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Z41W-150Lb | 1/2' | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 155 | 120 |
3/4' | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 160 | 120 | |
1' | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 200 | 140 | |
11/4' | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 160 | |
11/2' | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 285 | 180 | |
2' | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 315 | 200 | |
21/2' | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 375 | 220 | |
3' | 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 400 | 240 | |
4' | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 460 | 280 | |
5' | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 540 | 300 | |
6' | 150 | 267 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 620 | 320 | |
8' | 200 | 292 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 800 | 400 | |
10' | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 850 | 450 | |
12' | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1000 | 500 | |
14' | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1300 | 600 | |
16' | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1400 | 600 | |
18' | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1600 | 650 | |
20' | 500 | 457 | 698 | 635 | 584 | 43 | 20-Φ32 | 1850 | 650 | |
24' | 600 | 508 | 813 | 749.5 | 692 | 48 | 20-Φ35 | 2200 | 700 | |
