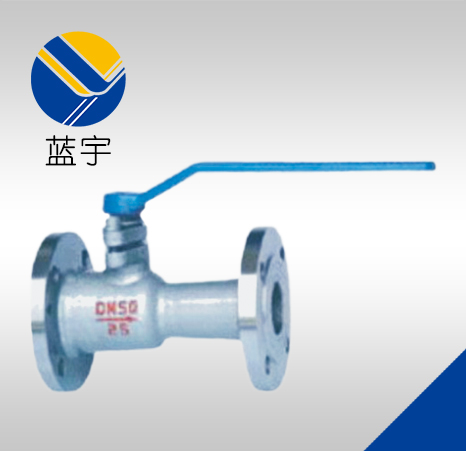

高温一体式排污球阀
日期：2016/6/21 14:59:04　人气：162
产品简介
产品介绍

规格规范

型号 公称压力 【MPa】 试验压力【MPa】 工作温度 【℃】 适用介质
强度【水】 密封【水】 气密封
QP41M-1.6 1.6 2.4 1.8 0.6 ≤250 蒸汽.气水.油品.煤气 天然气.氨 .醋酸铜.氨液
QP41M-2.5 2.5 4.0 2.8 ≤300

主要零件材质

零件名称 材料
Q41M-1.6Q41M-2.5
阀体 HT200 QT450-10
球体 不锈钢
阀杆
密封圈 碳石墨
扳手 QT450-10

QP41M-1.6C P R主要外形尺寸和连接尺寸 单位；MPa

DN L D D1 D2 b Z-Фd H D0
25 160 115 85 65 16 4-Ф14 120 160
32 180 135 100 78 18 4-Ф18 145
40 230 145 110 85 155 250
50 250 160 125 100 20 175 300
65 265 180 145 120 195
80 280 195 160 135 22 8-Ф18 225 320
100 300 215 180 155 30 8-Ф18 270 320

QP41M-2.5C P R主要外形尺寸和连接尺寸 单位；MPa

DN L D D1 D2 b Z-Фd H D0
25 160 115 85 65 16 4-Ф14 120 160
32 180 135 100 78 18 4-Ф18 145
40 230 145 110 85 155 250
50 250 160 125 100 20 175 300
65 265 180 145 120 195
80 280 195 160 135 22 8-Ф18 225 320
100 300 230 190 160 30 8-Ф23 225 320
