其他阀门

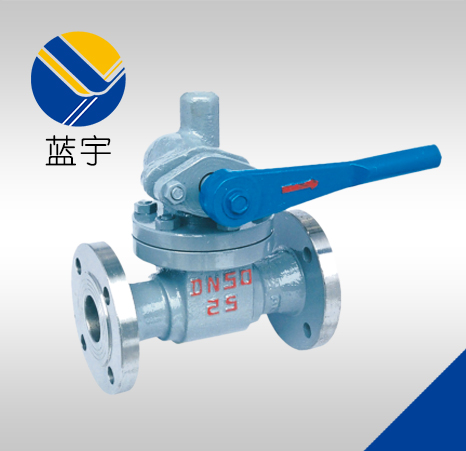

排污阀
日期：2016/6/21 13:17:12　人气：30
产品简介
产品介绍
型号 公称压力（PN/MPa)

试验压力（PN/MPa)

 适用介质 适用温度（°C）
强度 密封
P48H-16 1.6 2.4 1.8 水、蒸气

≤250

P48H-16Q
P48H-16C
P48H-25Q 2.5 3.8 2.8 ≤425
P48H-25
P48H-40 4.0 6.0 4.4 ≤250
P48H-40Q


型号 公称通经DN 尺寸(mm) 重量
WT（kg)
L D D1 D2 B Z-ØD H LO
P48-16Q
P48-16C		 25 160 115 85 65 14 4-Ø14 160 180 10
32 180 135 100 78 16 4-Ø18 180 200 11
40 230 145 110 85 16 4-Ø18 220 220 16
50 250 160 125 100 16 4-Ø18 230 240 20
65 265 180 145 120 18 4-Ø18 250 280 28
80 280 195 160 135 20 8-Ø18 280 350 38
100 320 215 180 155 20 8-Ø18 400 500 -
P48-25Q
P48-25		 25 160 115 85 65 16 4-Ø14 160 180 10
32 180 135 100 78 18 4-Ø18 180 200 11
40 230 145 110 85 18 4-Ø18 220 220 16
50 250 160 125 100 20 4-Ø18 230 240 20
65 265 180 145 120 22 4-Ø18 250 280 28
80 280 195 160 135 22 8-Ø18 280 350 38
100 320 230 190 160 24 8-Ø23 400 500 -
P48-40Q
P48-40		 25 160 115 85 65 16 4-Ø14 160 180 10
32 180 135 100 78 18 4-Ø18 180 200 11
40 230 145 110 85 18 4-Ø18 220 220 16
50 250 160 125 100 20 4-Ø18 230 240 20
65 265 180 145 120 22 4-Ø18 250 280 28
80 280 195 160 135 22 8-Ø18 280 350 38
